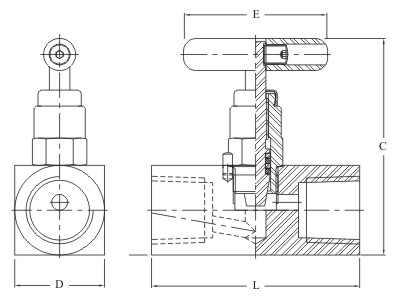

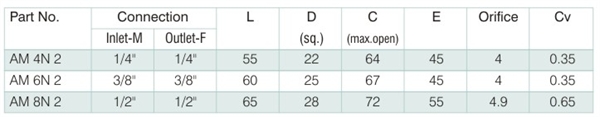

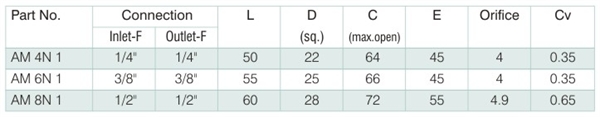

AM Series - Female x Female

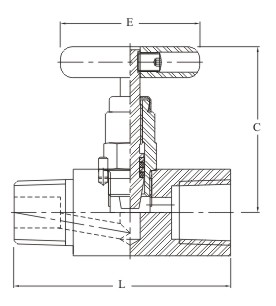

AM Series - Male x Female

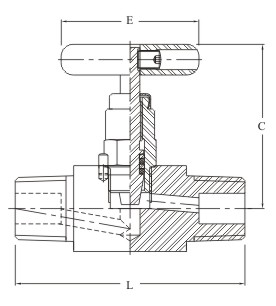

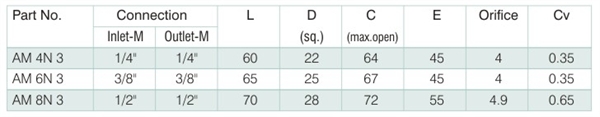

AM Series - Male x Male

Note :
-
For BSPP connection use G instead of N. eg. AN 2G 2.
-
For temperature rating of 400 ºC, Grafoil packing add - G to Part no.
-
All dimensions are in Millimeter and for reference only.
|
|
|
|
|
|
|
|
